Кизу 傷 (недостаток) - дефекты клинка
Из множества возможных дефектов клинка, разделяют фатаьные и некритичные. Одни делают меч непригодным к использованию, вторые лишь портят внешний вид изделия.
Причиной появления дефектов может быть как ошибка при изготовлении меча: ковке, закалке или полировке, так и механические повреждения, а также многократная полировка или неправильное хранение и уход.

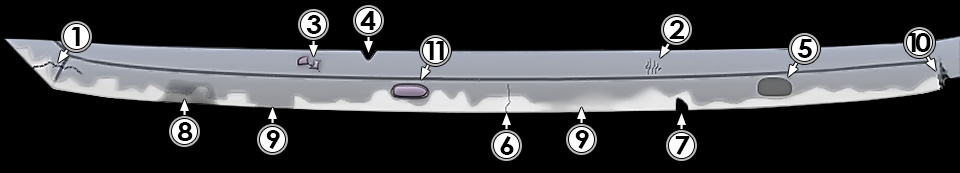

Наиболее типичные дефекты меча
Описание дефектов
Карасунокути からすのくち
Трещина в лезвии. Если трещина проходит примерно в параллельной плоскости, она делит закалённую и незакалённую части, и если это отражается на форме, то меч становится бракованным.
Синаэ 撓え
Незначительные дефекты в местах изгиба, возникающие вследствие усталости материала на этих участках. Проходят, как правило, перпендикулярно к клинку в той части, которая сделана из незакалённой стали. Не считаются серьёзными дефектами.
Фукурэ 膨れ
Включения из окалины или угля, оставшиеся после складывания стали, в основном — погрешности сварки. Обнажаются после полировки, портят внешний вид, а также снижают качество меча.
Кирикоми 切り込み
Зазубрина на задней части меча, возникающая при защите отбивом. Не является серьёзным дефектом. В процессе полировки зазубрины можно устранять. На старых сточившихся мечах их оставляют как свидетельство того, что меч использовался в бою.
Умэганэ 埋め金
Сделанная кузнецом заплатка, закрывающая какой-либо дефект. Умэганэ делают также с целью скрыть внутреннюю сталь, начинающую проступать после частых полировок.
Хагирэ はぎれ или 刃切れ
Появившаяся на линии закалки (хамоне) зазубрина, а также сильный изгиб клинка может спровоцировать микроскопическую трещину — хагирэ. Зазубрина обычно хорошо заметна и не представляет большой опасности для меча, в то время как трещина, которую очень трудно разглядеть, является фатальным дефектом.
Хакоборэ 刃毀れ
Грубая цилиндрическая зазубрина, проходящая хоть и не через закалённую сталь, однако часто являющаяся причиной трещины.
Хадзими はじみ
Матовые участки, возникающие после многократной заточки. Меч теряет свой блеск. Часто встречающееся, но неопасное возрастное явление.
Ниой гирэ 匂切れ
Возможны две причины данного дефекта: линия закалки на границе с незакалённой сталью не имеет чётко обозначенных контуров, однако закалка стали произведена правильно. В этом случае возможна маскировка недостатка посредством шлифовки. Либо — фатальный дефект, когда линия закалки в определённом месте клинка отсутствует, что свидетельствует о плохой закалке стали на этом участке и, следовательно, недостаточной закалке меча в целом.
Мидзукагэ 水影
Потемневший участок, как правило, на режущей кромке. Причиной может быть повторная закалка либо повторное охлаждение.
Синтэцу 心鉄
Буквально «сердце металла». Дефект от многократной полировки. Верхний слой стали всего в несколько десятых долей миллиметра толщиной на определённом участке стёрся и под ним проступают нижние слои металла. В этом случае говорят про «усталость» меча цукарэ.
Цукарэ 疲れ
Буквально «усталость». «Похудевший» вследствие частой заточки меч. Если клинок интенсивно используется, он требует регулярной заточки, которая «съедает» материал. Одновременно с заточкой лезвия должна корректироваться путём шлифовки форма меча в целом, это делается для сохранения его формы и пропорций.
